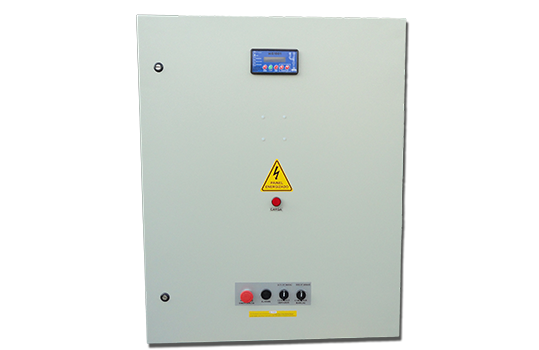

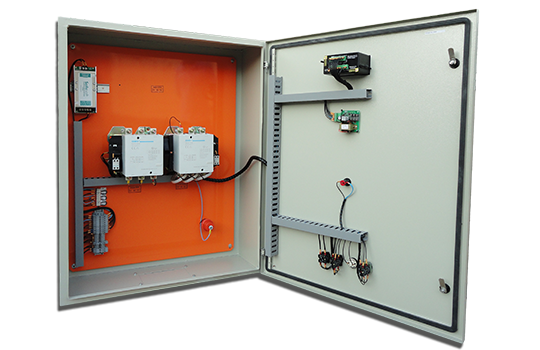

QTA Para Geradores de 100 kva a 500 kva

Descrição do Produto

  • Dimensões do Painel: 100x60x35 cm;
  • Contatores Principais (REDE e Gerador) – 400 A;
  • Carregador de bateria (Ent. 90 à 250 Vac / Saída. 12 ou 24 Vdc);
  • USCA MG1001;
  • Placa STZ-Flutuador (12 Vdc);
  • Transformadores de Corrente #80643 – 500 A;
  • Bornes-fusíveis de 4 mm2 (1 e 6 A) p/ sinais da USCA;
  • Bornes p/ alteração de fechamento: 110/220 ou 220/380V.

Esta linha de quadro se aplica para QTA's entre 100 KVA e 500 KVA.

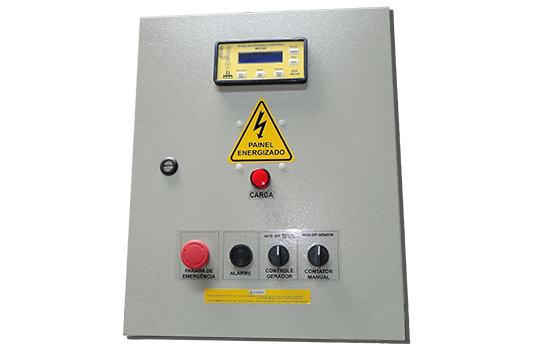

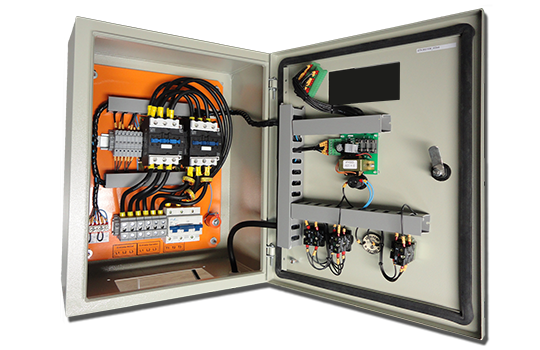

QTA para Gerador de 25 kva a 75 kva

Descrição do Produto

  • Dimensões do Painel: 60x50x25 cm;
  • Contatores (REDE e Gerador) – 80 A;
  • Disjuntor de saída – 100 A;
  • USCA MG1001;
  • Placa STZ-Flutuador (12 Vdc);
  • Transformadores de Corrente #8559 – 100/0,2;
  • Conectores (Ent. REDE / Saída Carga) 35/1 mm;
  • Bornes-fusíveis de 4mm2 (1 e 6 A) p/ sinais da USCA;
  • Bornes p/ alteração de fechamento: 110/220 ou 220/380V.

Esta linha de quadro se aplica para QTA’s entre 25 KVA e 75KVA.

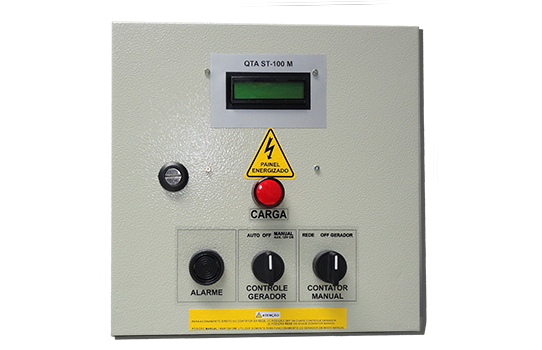

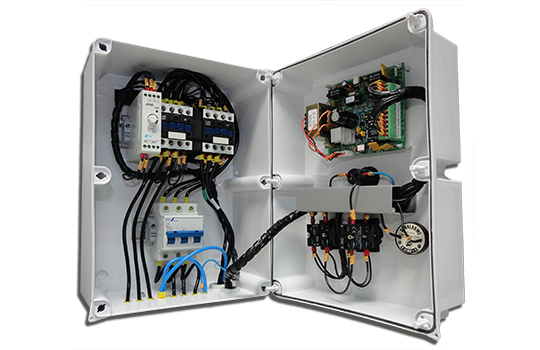

QTA Para Geradores ate 12 kva

Descrição do produto

  • Dimensões do Painel: 30x30x20 cm;
  • Contatores (REDE e Gerador) – 50 A;
  • Cabo de Comando pp8x1mm2 e Cabos de Energia 10mm2 para ligação no GER com 3,5 metros de comprimento;
  • Placa Microprocessada ST-100M com LCD;
  • Conectores (Ent. REDE / Saída Carga) Sindal 25 mm2.
  • Fornecido para as seguintes configurações: Diesel ou Gasolina; Trifásico, Bifásico ou Monofásico; 110V/220V ou 220V/380V; Fase-Neutro: 110V ou 220V.

Esta linha de quadro se aplica para QTA’s até 12 KVA.

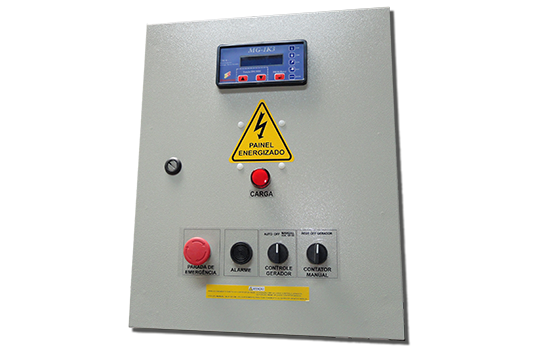

QTA de geradores de 12 kva ate 21 kva

Descrição do produto

  • Dimensões do Painel: 40x30x20 cm;
  • Contatores (REDE e Gerador) – 50 A;
  • Cabo de Comando pp10x1mm2 e Cabos de Energia 10mm2 para ligação no GER com 3,5 metros de comprimento;
  • USCA MG100;
  • Conectores (Ent. REDE / Saída Carga) Sindal 25 mm2;
  • Acessórios da Automação para diversos tipos de GER inclusos.

Esta linha de quadro se aplica para QTA’s até 12 KVA e 21KVA.
